亚洲最大国产成人综合网站-大香伊蕉在人线国产网站首页-推油少妇久久99久久99久久-亚洲热线99精品视频-50岁退休熟女露脸高潮

利用明弧堆焊方法制得的KNM60堆焊復(fù)合鋼板有良好的耐磨性,堆焊金屬與母材的結(jié)合性良好，堆焊過程中,堆焊金屬產(chǎn)生垂直于焊縫的應(yīng)力釋放裂紋,可以減少堆焊合金斷裂脫落的可能性。因此用堆焊的方法可以實(shí)現(xiàn)超高碳高鉻合金組織研究的目的。耐磨層由共晶的滲碳體、合金馬氏體、殘余奧氏體組成基體;其上均勻分布大量高耐磨M7C3型碳化物,碳化物的硬度可達(dá)HV1700,是構(gòu)成高耐磨結(jié)構(gòu)的骨架。碳化物呈六方晶體生長,垂直于堆焊層表面。基體與硬質(zhì)抗磨質(zhì)點(diǎn)的最佳配合,使材料具有優(yōu)異的耐磨性。

與眾多耐磨材料相比，KNM60堆焊復(fù)合鋼板有其不可替代的顯著特點(diǎn)：

1、高耐磨性

合金層的化學(xué)成分中碳含量達(dá)4~6%，鉻含量高達(dá)25~30%，其金相組織中Cr7C3碳化物的體積分?jǐn)?shù)達(dá)到45%以上，宏觀硬度為HRC56~62，碳化鉻的硬度為HV1400~1800，高于沙石中石英的硬度HV800~1200。

2、良好的耐沖擊性

KNM60堆焊復(fù)合鋼板的底層為低碳鋼或低合金。不銹鋼等韌性材料，體現(xiàn)雙金屬的優(yōu)越性，耐磨層抵抗磨損介質(zhì)的磨損，基板承受介質(zhì)的載荷，因此有良好的耐沖擊性。可以承受物料輸送系統(tǒng)中承受高落差料斗等沖擊和磨損。

3、較好的耐熱性

耐磨層推薦使用在≤600℃工況下使用，若在合金層中加入釩，鉬等合金，可以承受≤800℃的高溫磨損。

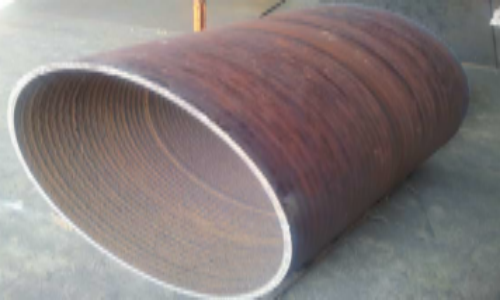

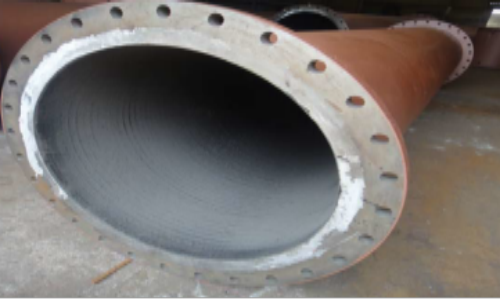

KNM60堆焊復(fù)合鋼板可以巻制、焊接成各類耐磨輸送管道，如粉料空氣輸送系統(tǒng)高爐水渣系統(tǒng)等，耐溫高，耐物料沖刷磨損強(qiáng)。
